Calculadora de Banco de Capacitores para corregir el bajo factor de potencia.

*Los valores deberán introducirse en decimales. Ejemplo:

KW
100
FP Actual
0.87
FP Deseado
0.99



Envianos un correo electronico a ventas@prosea.com.mx con tu recibo de cfe donde se muestra el cargo excedente por factor de potencia y demanda maxima y nosotros calculamos tu banco de capacitores y te proponemos el mejor opcion sin costo alguno.
CONTACTAR A UN EXPERTO

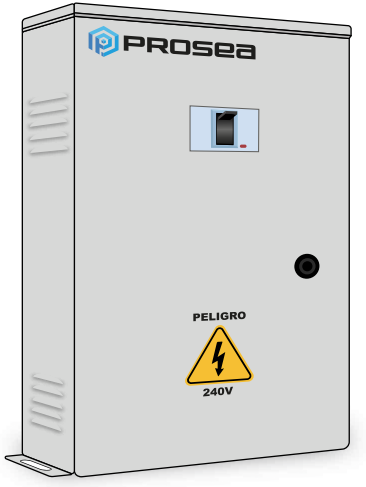

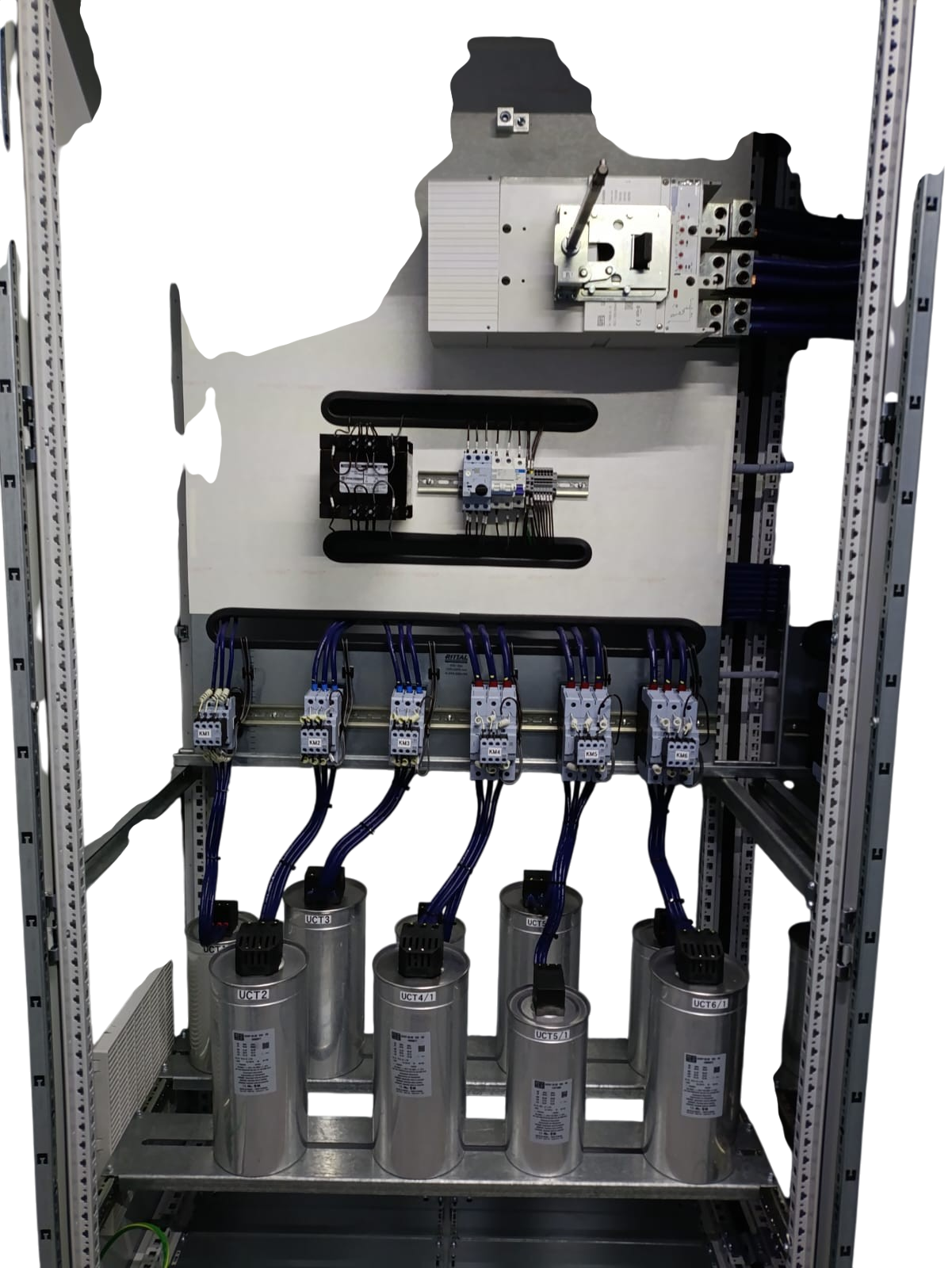

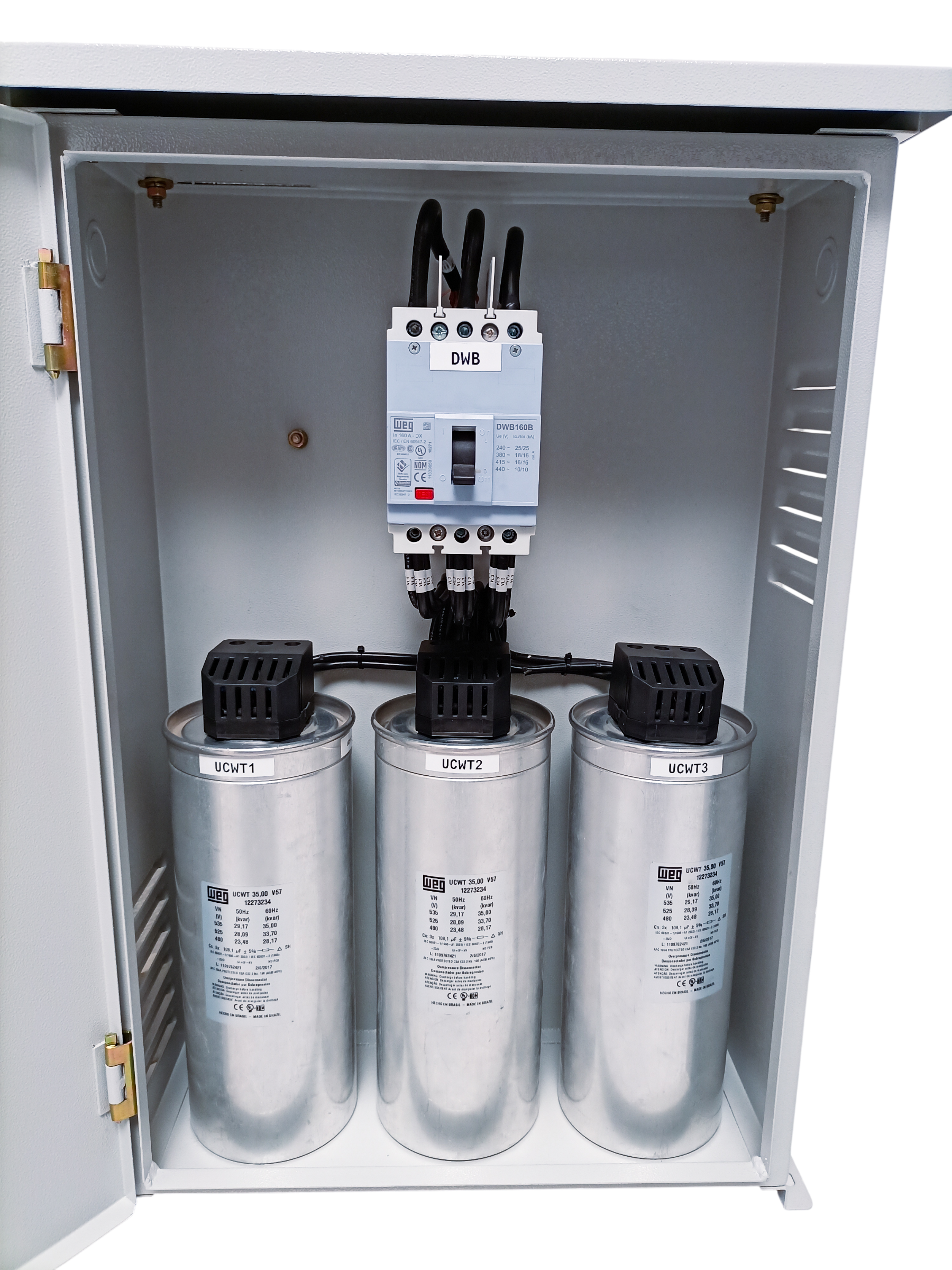

Banco de capacitores fijo con interruptor termomagnetico.

Los bancos de capacitores fijos incluyen un interruptor termomagnético para su protección, son fabricados en gabinete NEMA 12.



Banco de capacitores fijos con interruptor termomagnético:
Interruptor termomagnético de alta confiabilidad
Capacitor tipo seco encapsulado
Desconectador de seguridad por sobrepresión
Expectativa de vida: 150,000 h
Normas Standard IEC 831-1/2 y NMX-J-203



Rango de voltaje: 240V / 480 VCA
Frecuencia nominal: 60Hz
Tolerancia de capacitancia: ± 5%
Pérdida dieléctrica: < 0.4W/kVAr
Temperatura ambiente: -25°C a +50°C
Máxima tensión admisible: 1.1Vn (Durante 8 h por 24 h de operación)
Máxima corriente admisible: 1.3In
Máximo ∆V/∆T admisible: 30V/µs
Normas de referencia: IEC 831 /1-2 VDE 560/4
Tensión de aislamiento: 3kV
Resistencias de descarga: Conexión permanente, las resistencias de descarga son calculadas para asegurar una descarga del capacitor a menos de 50 V en un minuto después de interrumpir la energía.
Terminales: Por medio de zapatas al interruptor.
Entrada de cable: Por medio de tapa superior del gabinete.
Material de cubierta: Gabinete de acero, color gris RAL 7035
Colocación: montaje en pared
Servicio: uso interior
Protección: NEMA1 (IP55, NEMA 3R y NEMA 12, sobre pedido).


Familia Voltaje Capacidad disponible (KVAR) Protección Vida útil Normas
BCFI-PRO 240V 5 a 50 NEMA1 (IP55 / NEMA 3R / NEMA 12 sobre pedido) 150,000 h IEC 831-1/2, NMX-J-203
BCFI-PRO 480V 5 a 100 NEMA1 (IP55 / NEMA 3R / NEMA 12 sobre pedido) 150,000 h IEC 831-1/2, NMX-J-203
BCFR-PRO 7% (con reactor) 240V 5 a 50 NEMA 12 150,000 h IEC 831-1/2
BCFR-PRO 7% (con reactor) 480V 5 a 80 NEMA 12 150,000 h IEC 831-1/2
BCFR-PRO 14% (con reactor) 240V 5 a 50 NEMA 12 150,000 h IEC 831-1/2
BCFR-PRO 14% (con reactor) 480V 5 a 60 NEMA 12 150,000 h IEC 831-1/2

*Tolerancia de capacitancia ± 5%. Rango de temperatura ambiente: -25°C a +50°C.


CONTACTAR A UN EXPERTO

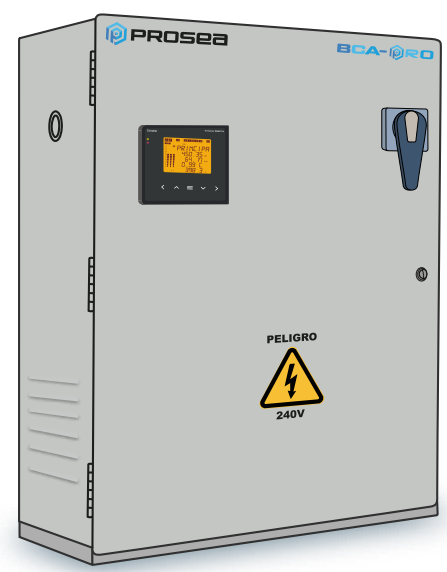

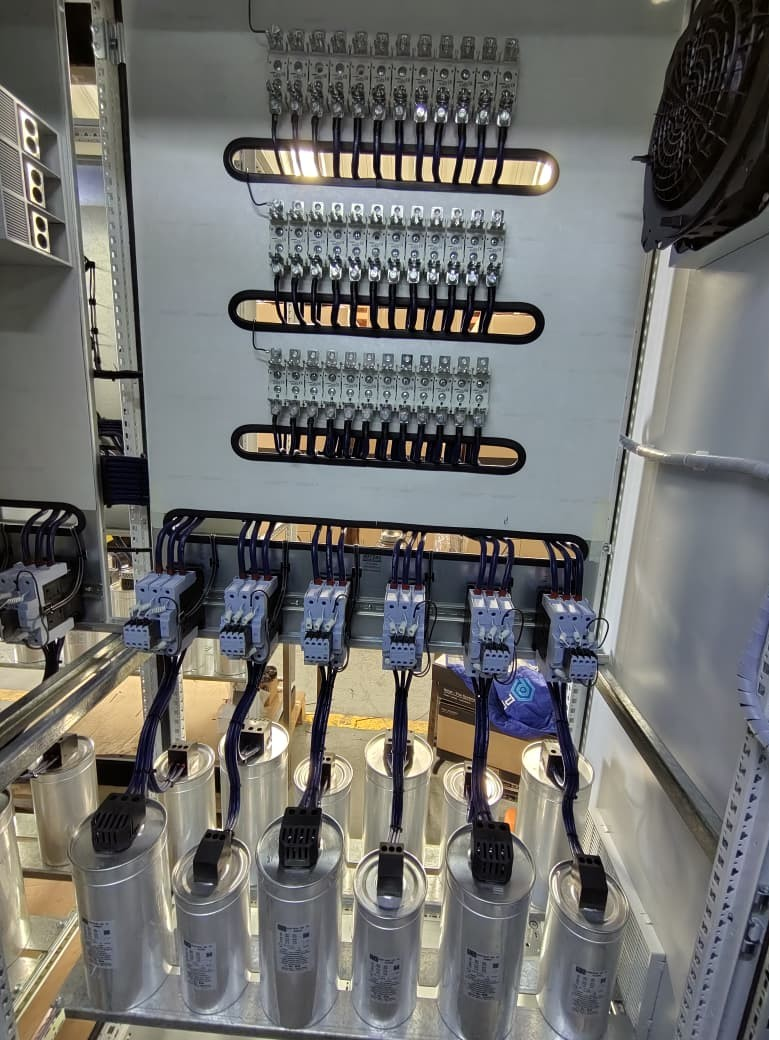

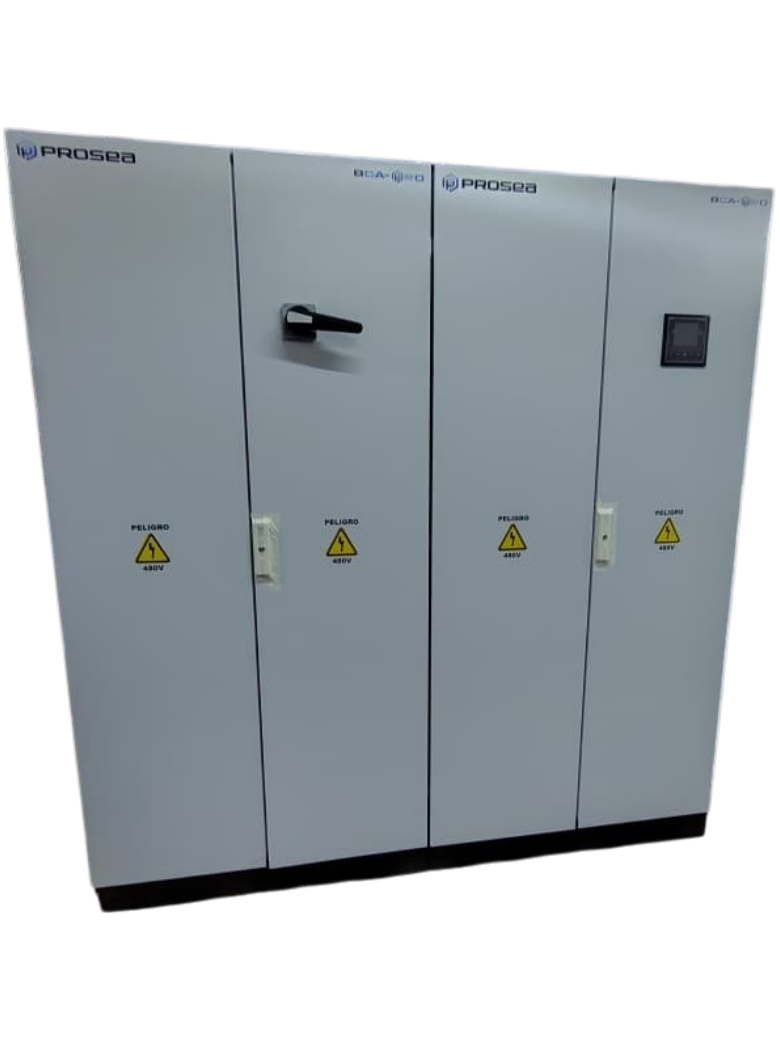

Banco de capacitores automático

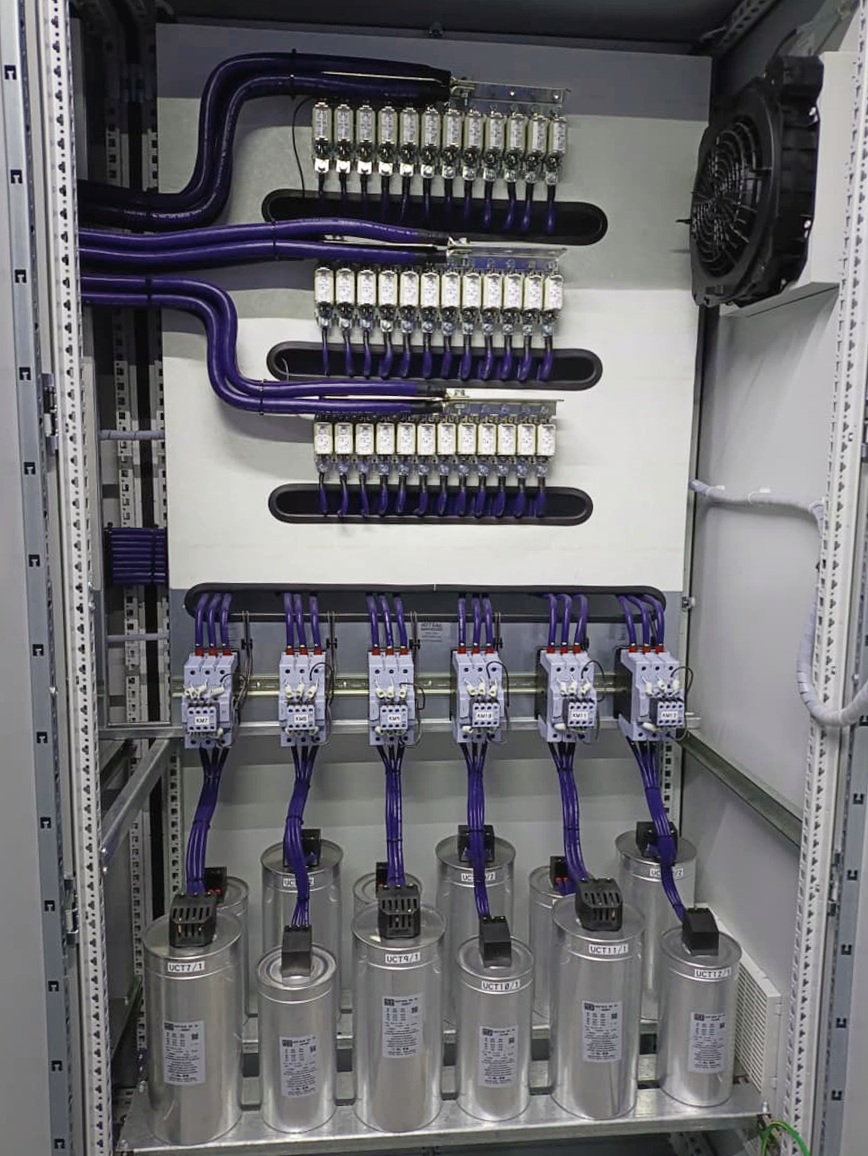

Banco de capacitores automáticos en gabinete NEMA 12, con interruptor termo magnético principal, fusibles ultra rápidos, contactor para maniobra de capacitores, controlador en panel para corregir el factor de potencia.



El banco automático de capacitores PROSEA® consiste de:

Desde 1 hasta 12 capacitores trifásicos.
Controlador de energía reactiva Smart III con medición avanzada en 3 fases, alarmas, fallas, (I,V,FP,%THD(I),%THD(V),Fasores, Espectro Armónico, termostato y comunicación RS485). Interruptor termomagnético como protección principal.
Gabinete de acero al carbón marca RITTAL grado de protección IP55
Contactores para maniobra especial de capacitores con resistencia de precarga para evitar In-Rush.
Interruptor Termomagnético con bloque de distribución para proteccion principal
Transformador de control 480-240/127 Vca con protección
Porta Fusibles seccionador por cada Sección con fusibles limitadores de corriente Gl/Gg.
Transformador de corriente tipo toroidal de núcleo cerrado
El banco de capacitores PROSEA® se puede equipar con varias opciones, tales como reactores para trabajar en redes contaminadas por armónicas, filtros antipolvos, ventiladores interruptores y luz de cortesía.



Perdidas muy Bajas
Las pérdidas totales del capacitor son menores a 0.5 Watt por kVAr, las pérdidas totales del banco automático (sin reactores), incluyendo los accesorios, tales como el controlador del FP y los contactores, son menores a 1.5 Watt por kVAr.

Larga Vida
Las propiedades del capacitor de bajas pérdidas y de auto regeneración, garantizan una larga vida del banco automático de capacitores PROSEA®

Diseño compacto, Fácil de instalar
El banco automático de capacitores PROSEA® tiene dimensiones generales compactas y un acceso para cables de alimentación para su fácil instalación.

Alta Confiabilidad
El banco de capacitores PROSEA® incorpora las características, altamente eficientes, de la tecnología de los capacitores PROSEA® tipo seco. El uso del Controlador de energía reactiva Smart III y de contactores para cargas capacitivas con resistencias de precarga, asegura una alta confiabilidad del equipo. Los capacitores PROSEA® cumplen con requerimientos superiores a la norma europea IEC 831-1&2.



Familia Voltaje Capacidad disponible (KVAR) Controlador Protección
BCA-PRO 240V 10 a 500 Smart III IP55, gabinete RITTAL
BCA-PRO 480V 20 a 1000 Smart III IP55, gabinete RITTAL

*Incluye contactores con resistencia de precarga anti In-Rush y transformador de control 480-240/127 Vca.


CONTACTAR A UN EXPERTO

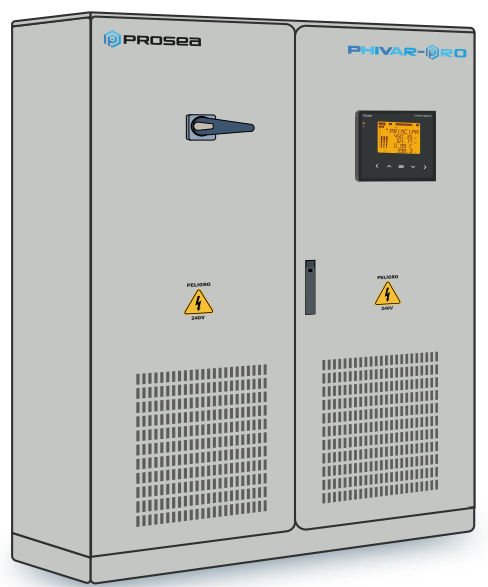

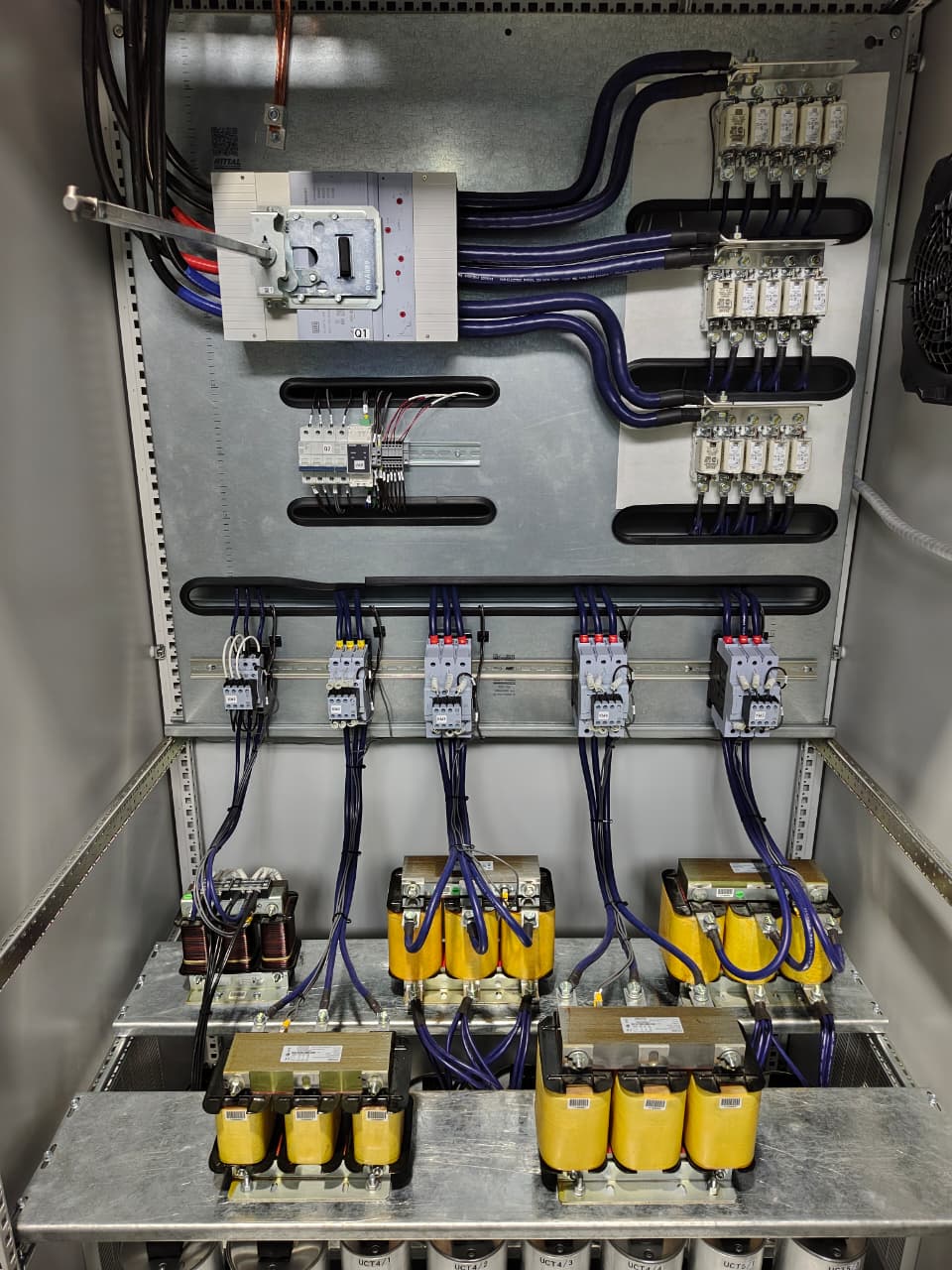

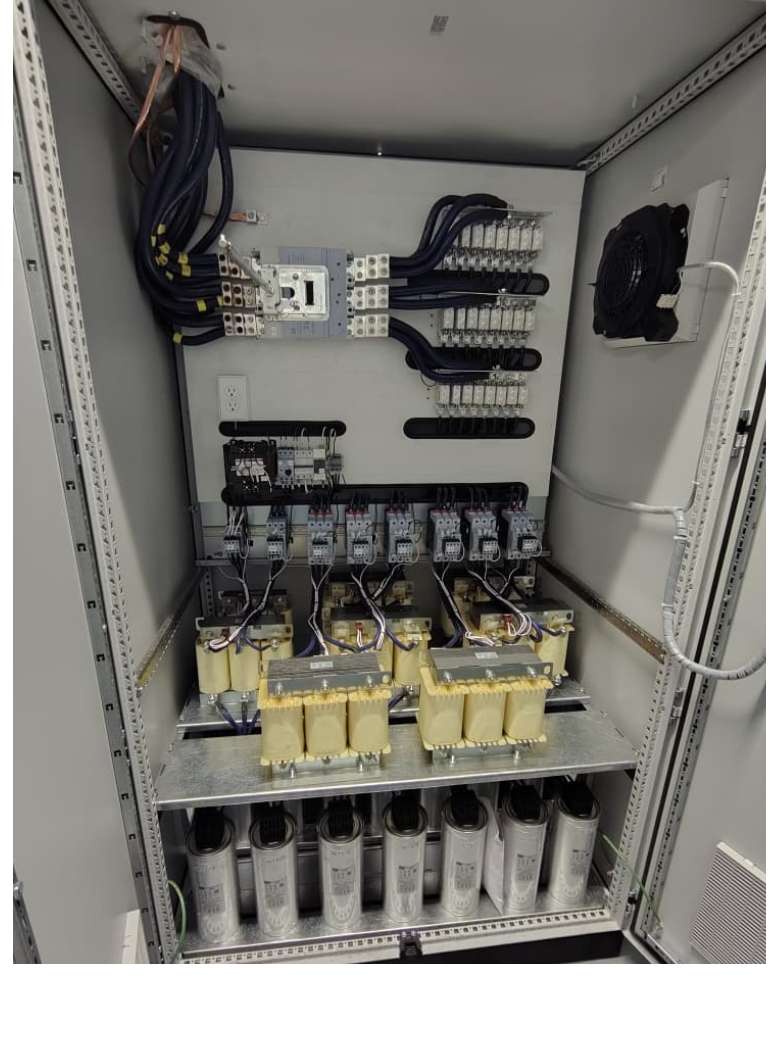

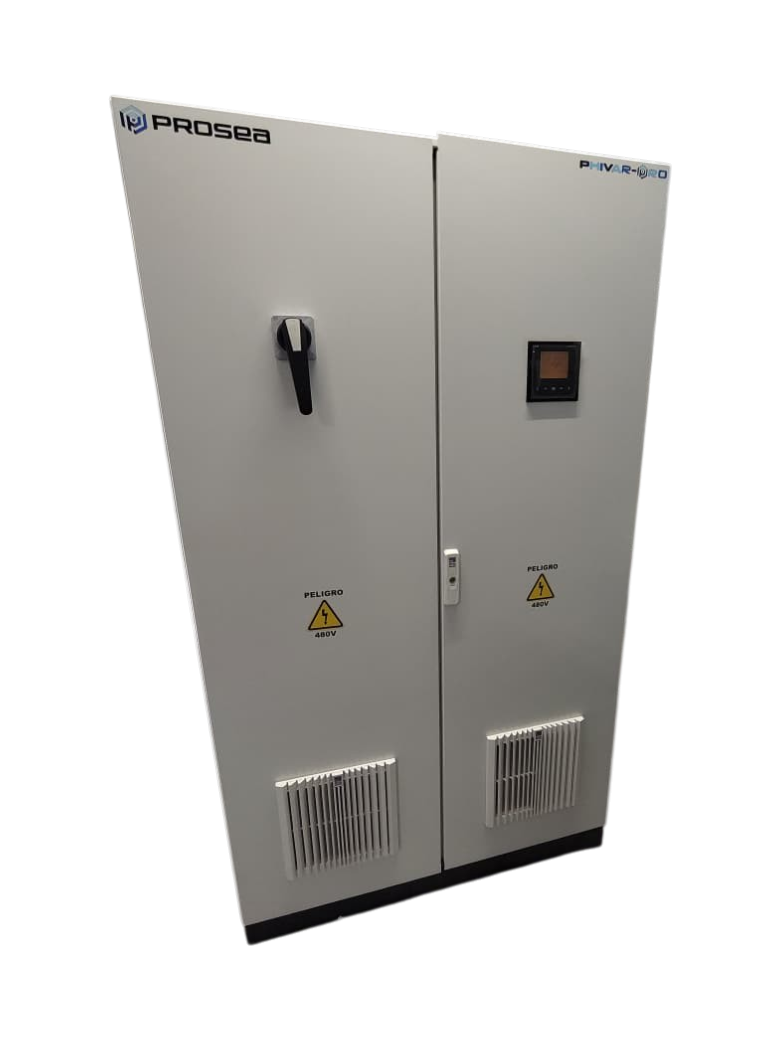

Banco de capacitores automático con Filtro de Rechazo Armónico

Banco de capacitores automáticos con filtros al 7% y 14% y potencia desde 30 Kvar Hasta 1000 Kvar Tensión Nominal 240-480 Vca.
¡150,000 horas de vida útil! y ¡24 Meses de Garantía!.



El banco de capacitores automático con Filtro de Rechazo Armónico PROSEA consiste de:

Controlador de Smart III con medición avanzada en 3 fases, alarmas, fallas, (I,V,FP,%THD(I),%THD(V),Fasores, Espectro Armónico, termostato y comunicación RS485).
Protección individual de etapas mediante fusibles y proteccion general mediante interruptor termomagnetico
Armario RITTAL en chapa de acero, 1.5mm, con puerta de chapa de acero 2.0mm, color RAL 7035, Grado de protección según IEC 60 529: IP55 (NEMA 12), Proteccion de NEMA 3R para uso exterior (BAJO PEDIDO)
Reactancia al 14%(160Hz), 7% (227Hz)
Conmutación Convencional por contactores de maniobra de capacitores con resistencia de precarga / Conmutación Agil mediante tiristores
Protección individual por fusibles y general por interruptor termomagnetico.
Transformador de corriente tipo toroidal de núcleo cerrado



Perdidas muy Bajas
Las pérdidas totales del capacitor son menores a 0.5 Watt por kVAr, las pérdidas totales del banco automático (sin reactores), incluyendo los accesorios, tales como el controlador del FP y los contactores, son menores a 1.5 Watt por kVAr.

Larga Vida
Las propiedades del capacitor de bajas pérdidas y de auto regeneración, garantizan una larga vida del banco automático de capacitores PROSEA®.

Diseño compacto, Fácil de instalar
El banco automático de capacitores PROSEA® tiene dimensiones generales compactas y un acceso para cables de alimentación para su fácil instalación.

Alta Confiabilidad
El banco de capacitores PROSEA® incorpora las características, altamente eficientes, de la tecnología de los capacitores PROSEA® tipo seco. El uso del Controlador de energía reactiva Smart III y de contactores para cargas capacitivas con resistencias de precarga, asegura una alta confiabilidad del equipo. Los capacitores PROSEA® cumplen con requerimientos superiores a la norma europea IEC 831-1&2.
Aprobaciones: Bureau Veritas, CSA, DNV-GL, Lloyds Register of Shipping, RRR, Russian Maritime Register of Shipping, TÜV, UL+C-UL
Certificaciones: EAC, IK-CODE.



Familia Voltaje Capacidad disponible (KVAR) Protección Garantía
PHIVAR PRO 7% 240V 5 a 400 IP55 (NEMA 12) 24 meses
PHIVAR PRO 7% 480V 10 a 825 IP55 (NEMA 12) 24 meses
PHIVAR PRO 14% 240V 20 a 150 IP55 (NEMA 12) 24 meses
PHIVAR PRO 14% 480V 20 a 700 IP55 (NEMA 12) 24 meses
PHIVAR-TH-PRO 7% (tiristorizado) 240V 50 a 200 IP55 (NEMA 12) 24 meses
PHIVAR-TH-PRO 7% (tiristorizado) 480V 75 a 850 IP55 (NEMA 12) 24 meses
PHIVAR-TH-PRO 14% (tiristorizado) 480V 150 a 1000 IP55 (NEMA 12) 24 meses

Con monitoreo remoto mediante plataforma SCOUT (Bajo pedido),Bajo pedido Nema 3R Uso Exterior


CONTACTAR A UN EXPERTO
